Дымоход — обязательный элемент системы отопления с газовым котлом. От правильного выбора и монтажа зависят безопасность, эффективность и прохождение газовой инспекции. Ошибки в устройстве дымохода — одна из главных причин отравления угарным газом и отказов в подключении газоснабжения.
Коаксиальный дымоход (труба в трубе) — для настенных котлов с закрытой камерой сгорания. Внутренняя труба (60 мм) отводит продукты сгорания, между внутренней и наружной (100 мм) поступает воздух с улицы. Итого 60/100 мм.
Устанавливается горизонтально через наружную стену. Длина 0,5–3 м. Не нужен вертикальный канал — проще и дешевле монтаж.
Преимущества: простой и дешёвый монтаж, котёл не сжигает воздух из помещения, не нужен вертикальный дымоход. Недостатки: ограничение по длине (до 3–5 м), обмерзание оголовка в сильные морозы (решается антиобледенительной насадкой), учёт расположения окон и вентотверстий на фасаде.

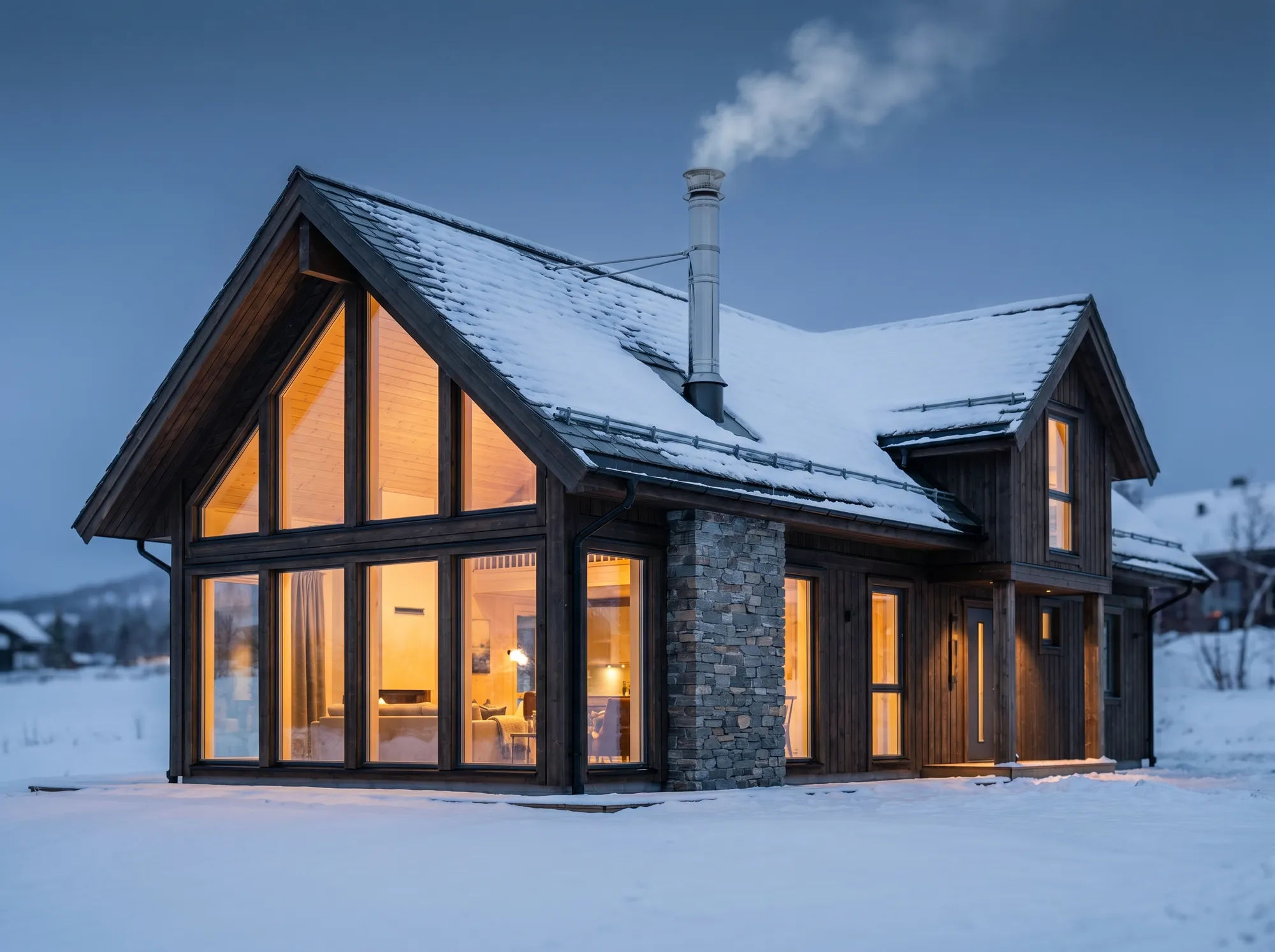

Сэндвич-дымоход из нержавейки — двустенная конструкция: внутренняя труба, базальтовая вата 25–50 мм, наружная труба. Устанавливается вертикально через крышу или по наружной стене с выходом выше конька.
Применяется для напольных котлов с открытой камерой, а также когда коаксиальный невозможен. Плюсы: универсальность, срок службы 15–25 лет, возможность прохода через несколько этажей. Минусы: выше стоимость, сложнее монтаж, нужны противопожарные проходки.
Кирпичный дымоход — традиционная конструкция в старых домах. Для современного газового котла без доработки категорически не подходит: шероховатая поверхность копит конденсат и сажу, кислотный конденсат разрушает кирпич за 3–5 лет. Единственный вариант — гильзовка нержавейкой с теплоизоляцией. Стоимость: 30 000–70 000 ₽.
Минимальная высота от горелки котла до оголовка — 5 м. Это обеспечивает устойчивую тягу.
Высота оголовка относительно кровли:
До 1,5 м от конька — не менее 0,5 м выше конька
1,5–3 м от конька — не ниже уровня конька
Более 3 м — не ниже линии от конька под углом 10° к горизонту
Для коаксиальных: оголовок не ниже 2 м от земли и не менее 0,5 м от окон и вентиляционных отверстий.
Диаметр должен соответствовать выходному патрубку котла — ни больше, ни меньше. Уменьшение запрещено — нарушает тягу.
Тип котла | Диаметр дымохода |
|---|---|
Настенный (коаксиальный) | 60/100 мм |
Настенный (раздельные трубы) | 80 мм (приток и отвод отдельно) |
Напольный до 30 кВт | 130 мм |
Напольный 30–50 кВт | 150 мм |
Напольный 50–80 кВт | 180–200 мм |
Продукты сгорания газа содержат водяной пар и CO₂. При охлаждении образуется конденсат с pH 3–4 — слабая кислота, агрессивная к большинству металлов.
Нержавеющая сталь AISI 316 (кислотостойкая, с молибденом) — лучший выбор, особенно для конденсационных котлов. Срок службы 20–30 лет. Сэндвич d150 — 3 500–6 000 ₽/м.
AISI 304 — подходит для обычных котлов. Менее устойчива к кислоте, но дешевле. 15–20 лет. Сэндвич d150 — 2 500–4 500 ₽/м.
Оцинкованная сталь — только для наружной трубы сэндвича. Для внутренней категорически запрещена: цинк разрушается за 1–3 года, образуя ядовитые соединения. Это одна из самых опасных ошибок.
Проход через деревянное перекрытие: расстояние от наружной стенки сэндвича до горючих конструкций — не менее 200 мм. Используется потолочная разделка с базальтовой ватой. 2 000–5 000 ₽.
Проход через кровлю: мастер-флеш или металлическая проходка. 3 000–8 000 ₽.
Конденсатосборник — обязательный элемент в нижней части. Конденсат отводится в канализацию или спецёмкость. 1 500–4 000 ₽.
Ревизионный тройник — для осмотра и прочистки. 2 000–5 000 ₽.
Крепление: сэндвич крепится к стене кронштейнами через каждые 2–2,5 м. Кронштейн 800–2 000 ₽.
Оцинковка вместо нержавейки — самая опасная. Оцинковка разрушается за 1–3 года, продукты сгорания идут в помещение. Экономия 10 000–20 000 ₽ может стоить жизни.
Отсутствие конденсатосборника — конденсат затекает в котёл, коррозия теплообменника. Ремонт — 15 000–40 000 ₽.
Недостаточная высота — ниже 5 м или ниже конька. Плохая тяга, задувание, срабатывание автоматики.
Горизонтальные участки более 1 м — снижают тягу. Суммарно не более 3 м, каждый отдельный — не более 1 м. Метр горизонтали = потеря метра вертикальной тяги.
Негерметичные соединения — утечка продуктов сгорания. Все стыки — термостойкий герметик.
Тип дымохода | Материалы | Монтаж | Итого |
|---|---|---|---|
Коаксиальный (через стену) | 5 000–12 000 ₽ | 5 000–10 000 ₽ | 10 000–22 000 ₽ |
Сэндвич нержавейка d130 (6 м) | 35 000–60 000 ₽ | 20 000–35 000 ₽ | 55 000–95 000 ₽ |
Сэндвич нержавейка d150 (8 м) | 45 000–80 000 ₽ | 25 000–40 000 ₽ | 70 000–120 000 ₽ |
Сэндвич по наружной стене (8 м) | 50 000–90 000 ₽ | 25 000–40 000 ₽ | 75 000–130 000 ₽ |
Гильзовка кирпичного (8 м) | 25 000–50 000 ₽ | 20 000–35 000 ₽ | 45 000–85 000 ₽ |
В материалы входят: трубы, тройники, конденсатосборник, проходные узлы, оголовок, кронштейны, герметик. Монтаж — сборка, крепление, противопожарные разделки, герметизация кровли.
